Friday, October 11, 2013

ENTREGA jueves 17 de octubre Condiciones y algunos avances 1:100


  • Implantación/Planta de techos 1:500 con entorno urbano amplio.
  • 3 ideogramas explicativos de la ideas mas representativas

  • Planta Baja 1:200
  • Planta nivel auditorio 1:200
  • Planta nivel sala de sesiones 1:200
  • Si alguna de las anteriores coincide, la tercer planta será nivel biblioteca

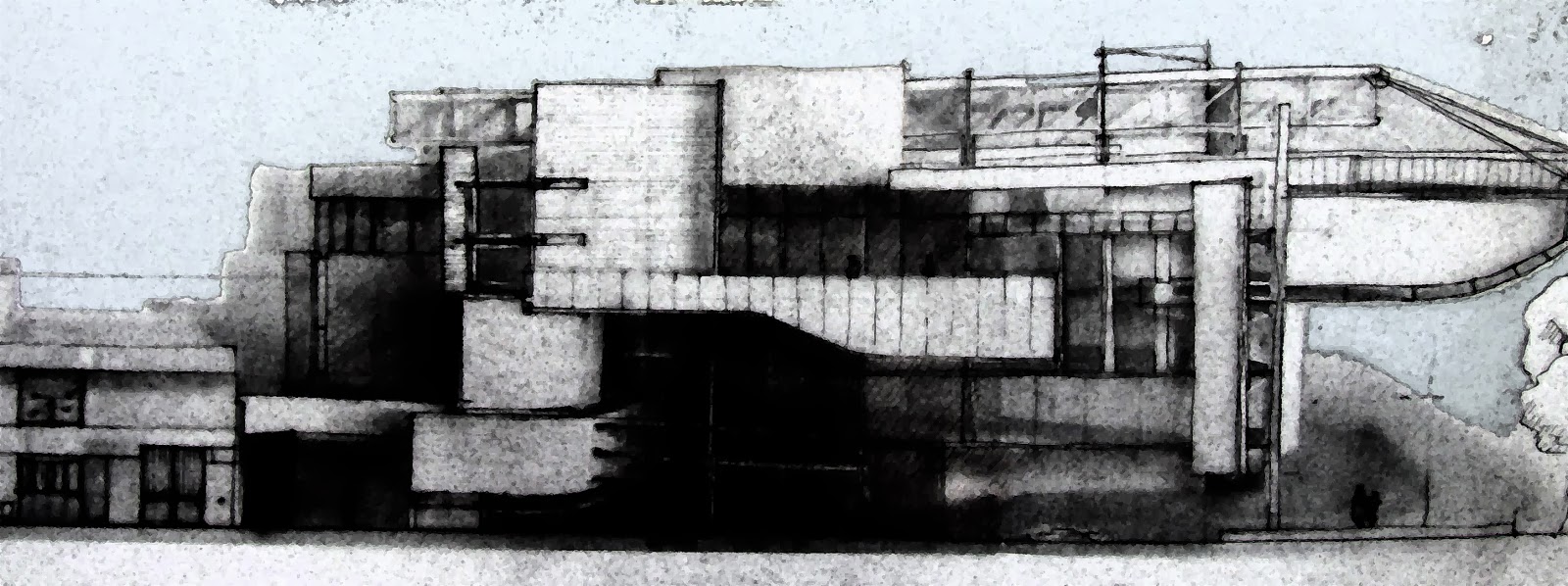

  • 2 vistas, una por cada calle con entorno de cuadra completa y perfil iglesia en ambas. 1:200
  • 2 cortes-vistas transversales 1:200
  • 2 cortes longitudinales (1 con vista interior) 1:200
  • Esquema distribución usos: AZUL  área administrativa-  ROJO área representación política - AMARILLO área pública
  • Maqueta con entorno 1:200

  • Croquis interiores y exteriores

  • Avance maqueta 1:100

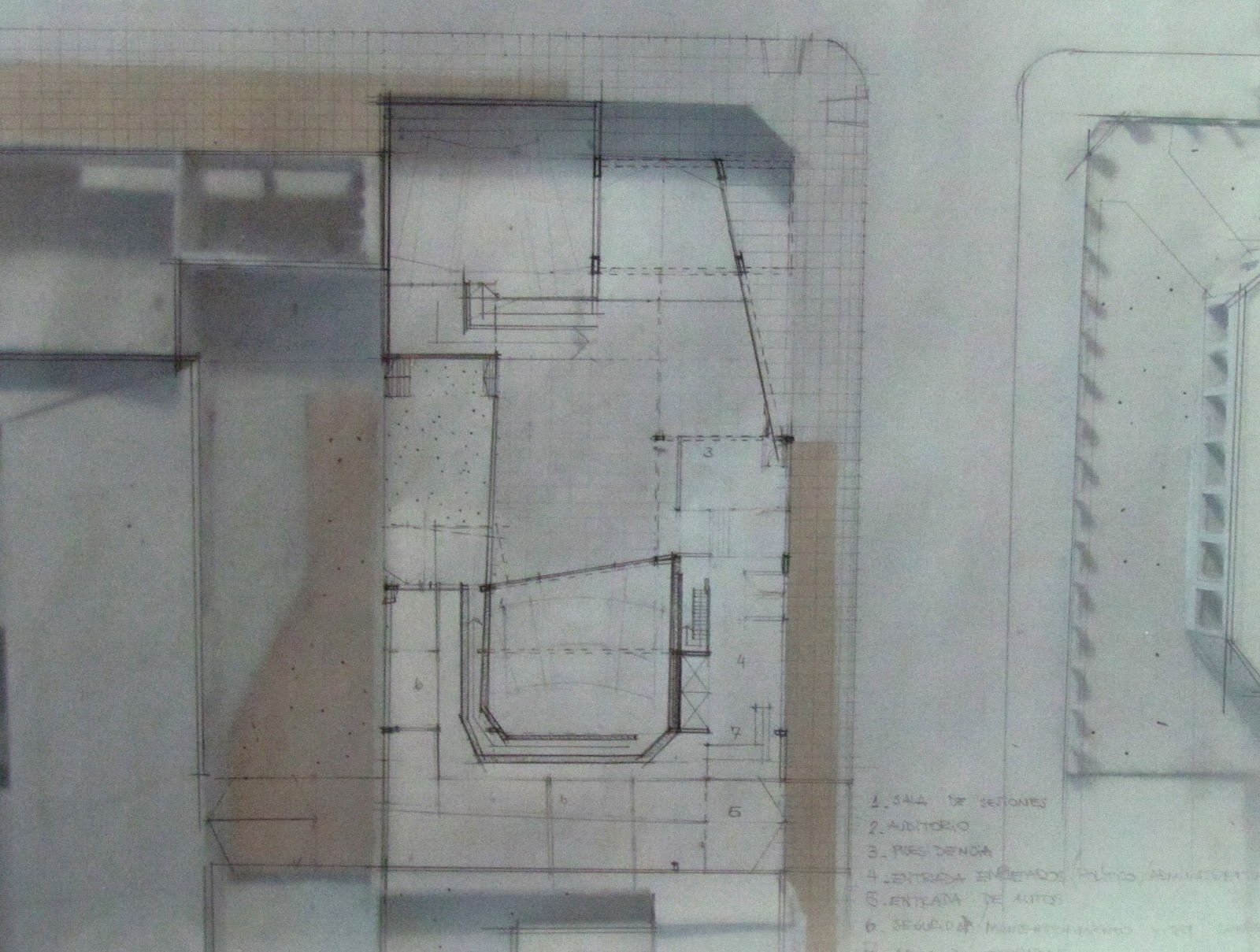

  • Trazados de planta con pisada estructural 1:100
  • Trazados de corte/vista 1:100
  • Trazados de vista 1:100
